Inzet vliegenraam

De meet- en montageservice van vliegenraamtotaal.be

Hulp nodig bij het monteren? Of twijfel je over de afmetingen? Stuur ons foto’s via WhatsApp, klik op de groene knop rechts onderin het scherm voor direct contact! Met behulp van foto’s kunnen wij kijken of je goed gemeten hebt.

LET OP:

– Voor dubbele ramen zonder stijl in het midden, ook wel verhuisramen genoemd, kan je alleen een voorzethor of raamrolhor aan de buitenzijde plaatsen.

– Bij een hoogte groter dan 1500mm wordt er 1 tussenstijl toegevoegd, wanneer u voor pollengaas of huisdierengaas kiest is dit 1000mm en wordt de maat hoger dan 1800mm dan worden dit er 2. Dit wordt gedaan ter voorkoming van het bol staan van de profielen door het strak gespannen gaas.

Meetinstructie inzethor

Exacte hoogte van de dagmaat in millimeters:
De maat aangegeven met de letter B is de hoogtemaat die je door moet geven. De maximale afmeting die je bij ons kunt bestellen is 3000mm hoog.

Exacte breedte van de dagmaat in millimeters:
De maat aangegeven in de afbeelding met de letter A is de breedtemaat die je door moet geven. De maximale afmeting die je bij ons kunt bestellen is 1350mm breed.

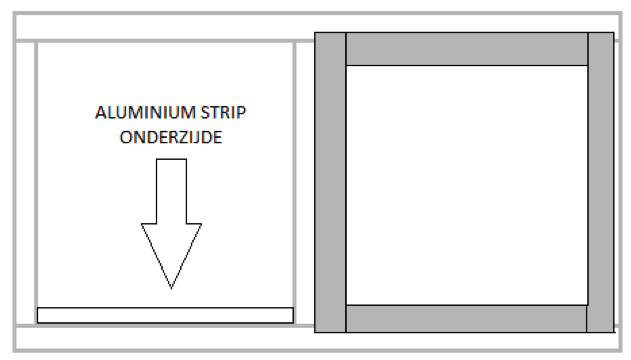

LET OP: Wanneer er een aluminium strip onder het kozijn zit moet u vanaf de bovenzijde van de strip meten.

Kunststof/aluminium kozijnen: Het is belangrijk om de strakke dagopening van het kozijn te meten. Doe dit in de breedte en in de hoogte zo nauwkeurig mogelijk: op de millimeter! Haal hier geen speling vanaf. Wij zorgen vervolgens voor de juiste maat.

Houten kozijn: Houten kozijnen meet je in de breedte en in de hoogte, ook nauwkeurig tot op de millimeter. Ook bij dit kozijn hoef je geen rekening te houden met speling en zullen wij vervolgens voor de juiste productiemaat zorgen.

Houten kozijn met aluminium strip: Meet ook hierbij de strakke dagmaat zowel in de breedte als in de hoogte, net als bij de andere kozijnen, op de millimeter nauwkeurig. Ook hier is het belangrijk dat je er geen speling vanaf trekt. Wij zorgen voor de juiste productiemaat. Bekijk ook onderstaande foto’s.

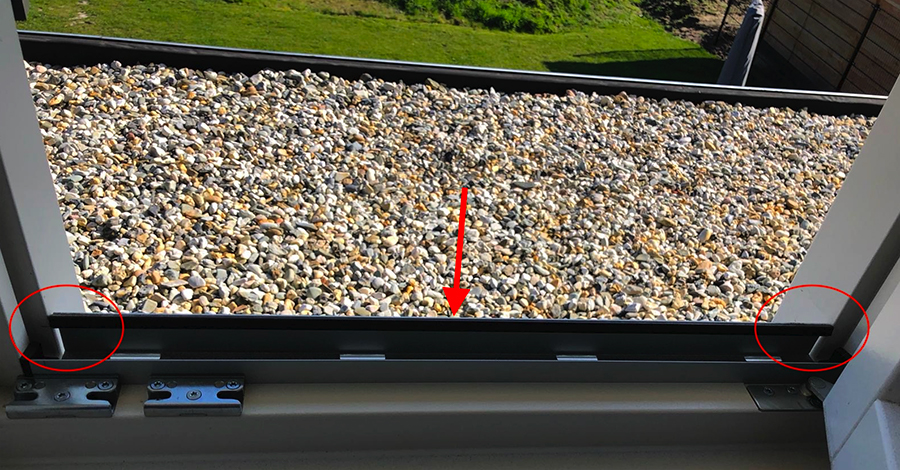

LET OP: Vanaf de bovenkant van de aluminium strip wordt de hoogtemaat bepaald, zie de rode pijl in onderstaande afbeeldingen.

Bevindt zich bij je houten kozijn een aluminium strip TUSSEN de verticale kozijnstijlen, selecteer dit dan bij de bestelling van uw inzethor. Wij hanteren hiervoor namelijk een andere aftrekmaat. In bovenstaande afbeelding zie je zo’n dergelijke situatie. Deze hebben vaak ook een rubberen strip aan de bovenzijde net als het voorbeeld hierboven

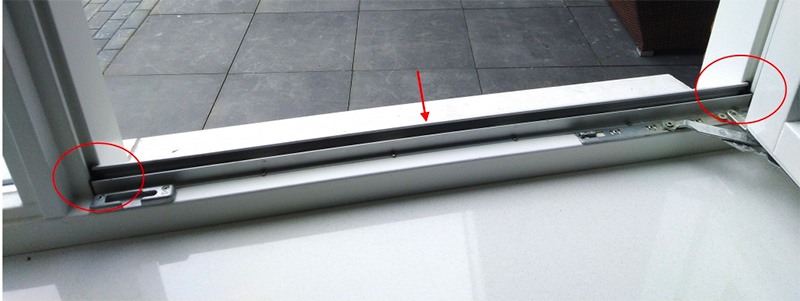

Bevindt zich bij je houten kozijn een aluminium strip VOORBIJ de verticale kozijnstijlen, selecteer dit dan bij het bestellen van je inzethor. We houden hierbij ook rekening met een bepaalde aftrekmaat. In bovenstaande afbeelding zie jeeen voorbeeld van zo een situatie.

Bepaal je profieldiepte:

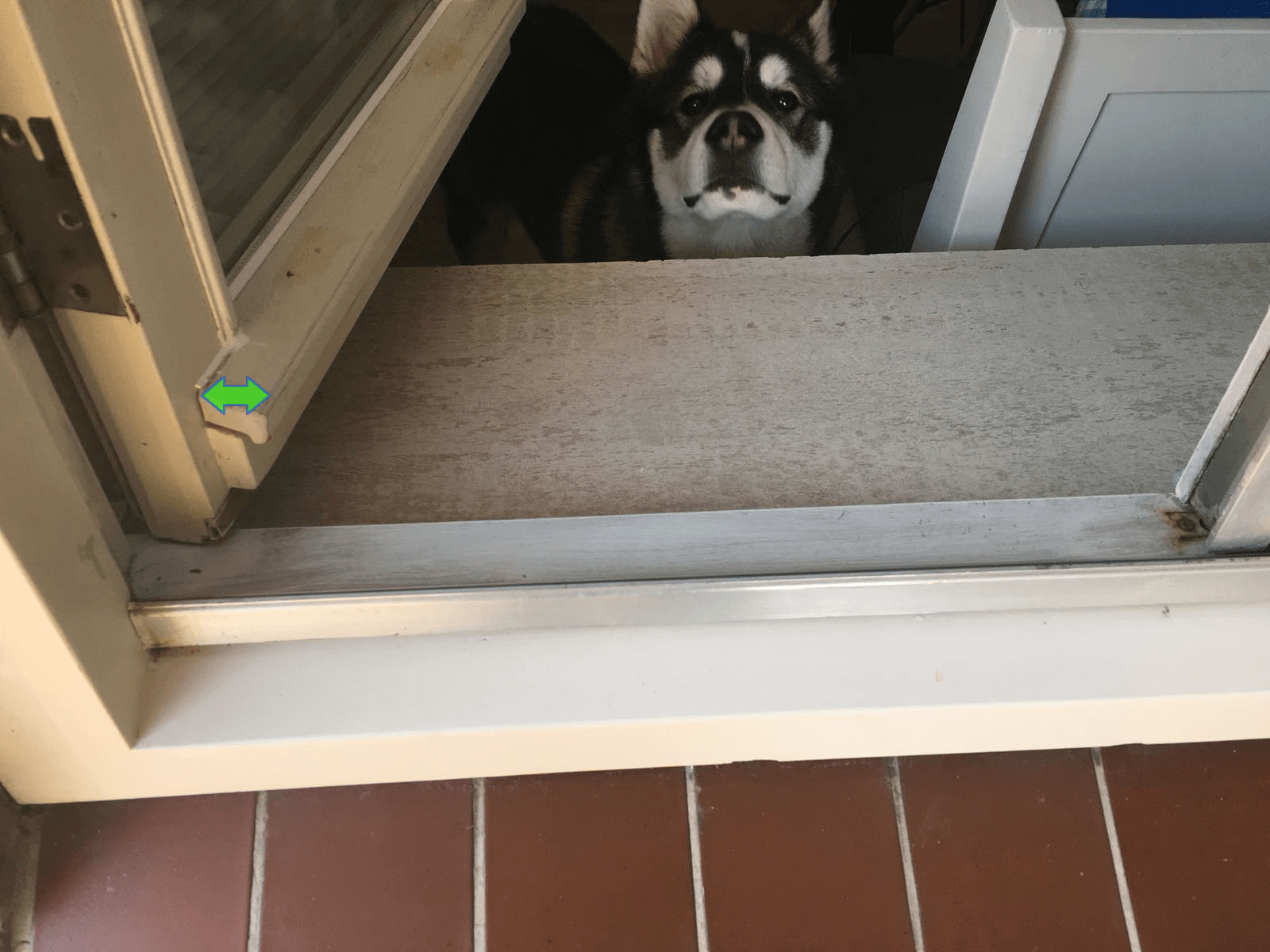

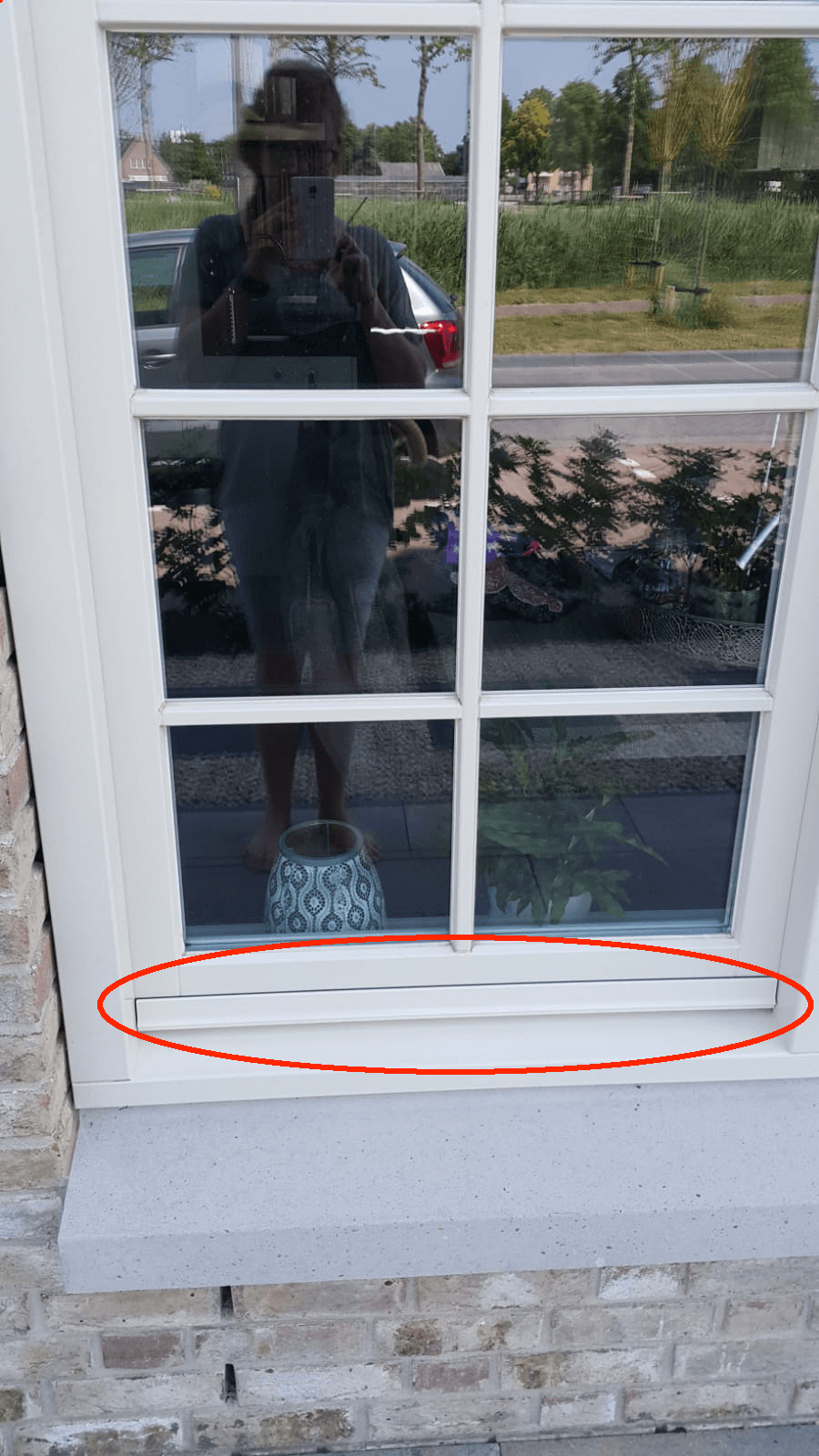

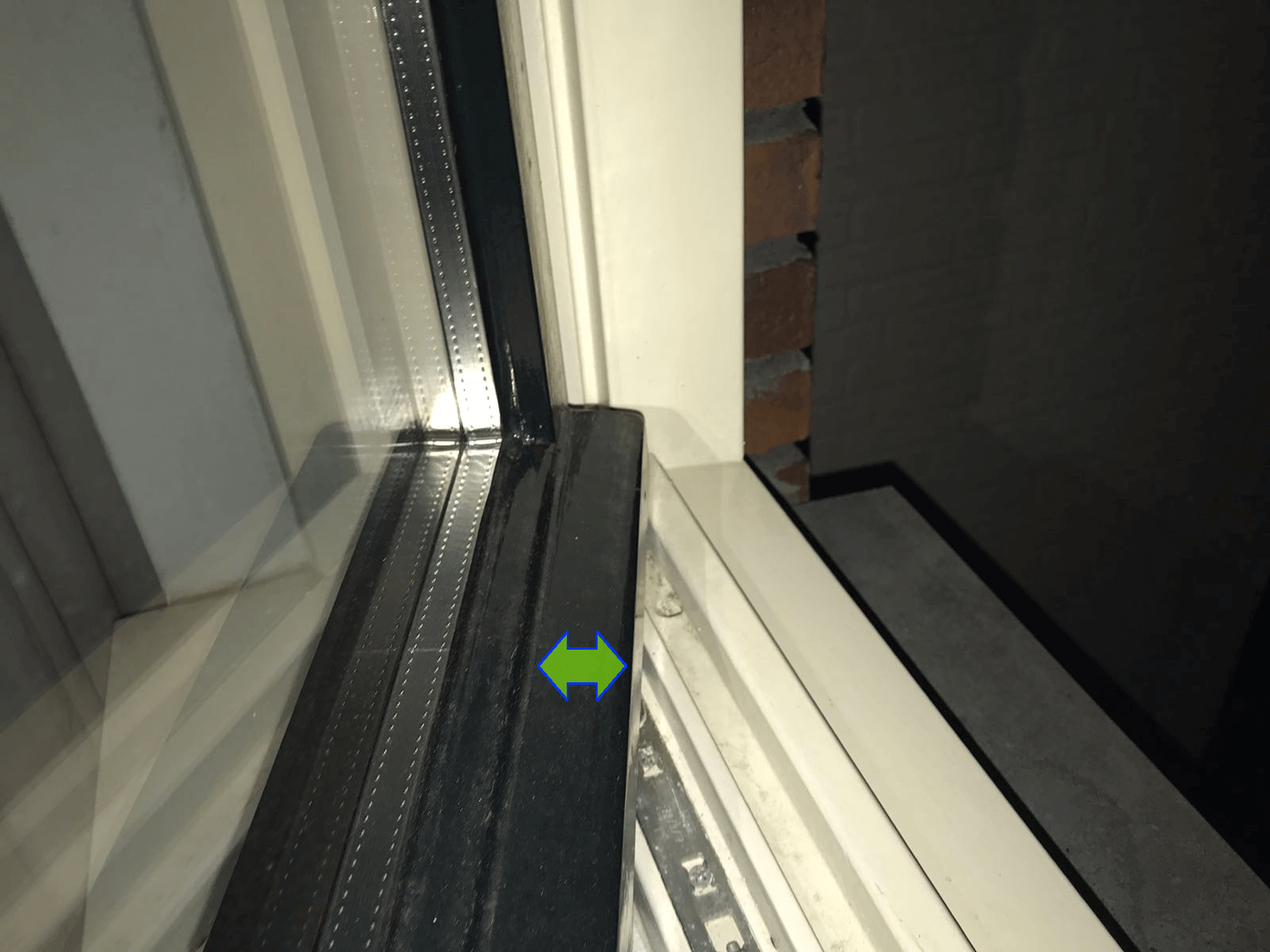

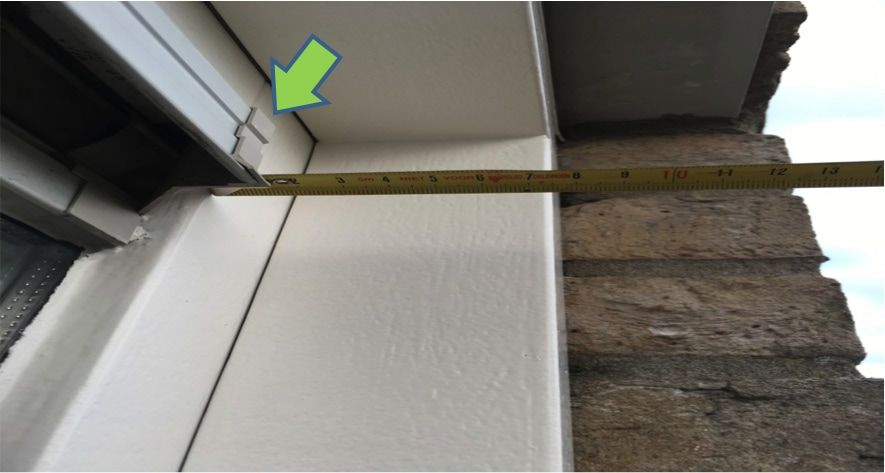

Heb je een lekdorpel onderaan je raam? Een lekdorpel zit altijd aan de buitenzijde van het draaiende deel van het raam. Meet hoeveel mm de lekdorpel uitsteekt ten opzichte van het raam (zie de rode cirkel en groene pijlen in de afbeeldingen hieronder). Dit bepaalt je profieldiepte. Bij de onderstaande afbeeldingen is het raam voorzien van een lekdorpel. In de meeste gevallen is een profieldiepte van 34mm voldoende.

Heb je GEEN lekdorpel, verdikking op de raamlijst of ventilatierooster in je raam? Sluit daarnaast je raam vlak tegen het kozijn? Kies dan voor een profieldiepte van 20mm.

Rolluiken of screens:
Heb je een rolluik of screen aan de buitenzijde, kies dan voor een 20mm profiel. Het is hierbij wel belangrijk dat je goed controleert of een 20mm profiel wel geschikt is voor je kozijn. Heeft je raam een lekdorpel of een ventilatierooster? Dan is een inzethor met een 20mm profiel niet geschikt voor je raam. Je raam moet daarnaast ook vlak tegen het kozijn sluiten.

Ventilatierooster:
Indien je raam is voorzien van een ventilatierooster hou dan rekening met de te bestellen profieldiepte van de inzethor. Waarschijnlijk heb je een profieldiepte van 43mm nodig.

Indien je een ventilatierooster in je raam hebt meet dan hoeveel mm het rooster uitsteekt ten opzichte van het kozijn. Deze maat bepaalt de profieldiepte die je nodig hebt. Bij onderstaande afbeelding is het raam voorzien van een ventilatierooster en in de meeste gevallen is een profieldiepte van 43mm voldoende.

Technische tekeningen:

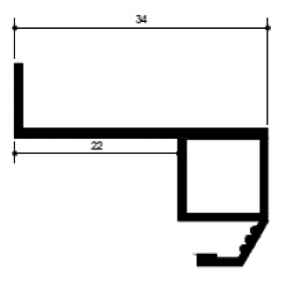

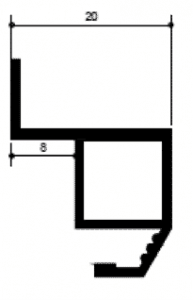

In de tekeningen hieronder zie je de maatvoeringen van het 34 en 20mm profiel. Je ziet dat bij het 34mm profiel de lekdorpel, het ventilatierooster of andere uitstekende delen max 22mm mag uitsteken. Bij het 20mm profile zie je dat dit 8mm is. Bij het 43mm profile is dit 31mm.

Aftrekmaten:
De inzethor wordt altijd kleiner geleverd dan je hebt besteld. Dit omdat de inzethor speling moet hebben. Het verschil met de bestelde maat is verschillend per type kozijn:

• Houten kozijn/houten kozijn strip tussen de stijlen: Hoogte -4mm, breedte -6mm.
• Kunststof kozijn: Hoogte -4mm, breedte -6mm.
• Aluminium kozijn: Hoogte -4mm, breedte -6mm.
• Houten kozijn strip voorbij de stijlen Hoogte -12mm, breedte -6mm.

LET OP: Zorg dat je altijd de exact gemeten maat invult. Tijdens het productieproces verwerken wij bovenstaande aftrekmaten voor de speling.

Tip: Heb je vragen? Stuur ons foto’s via WhatsApp, klik op de groene knop rechts onderin het scherm voor direct contact! Met behulp van foto’s kunnen wij kijken of je goed gemeten hebt.

GEBRUIKSAANWIJZING

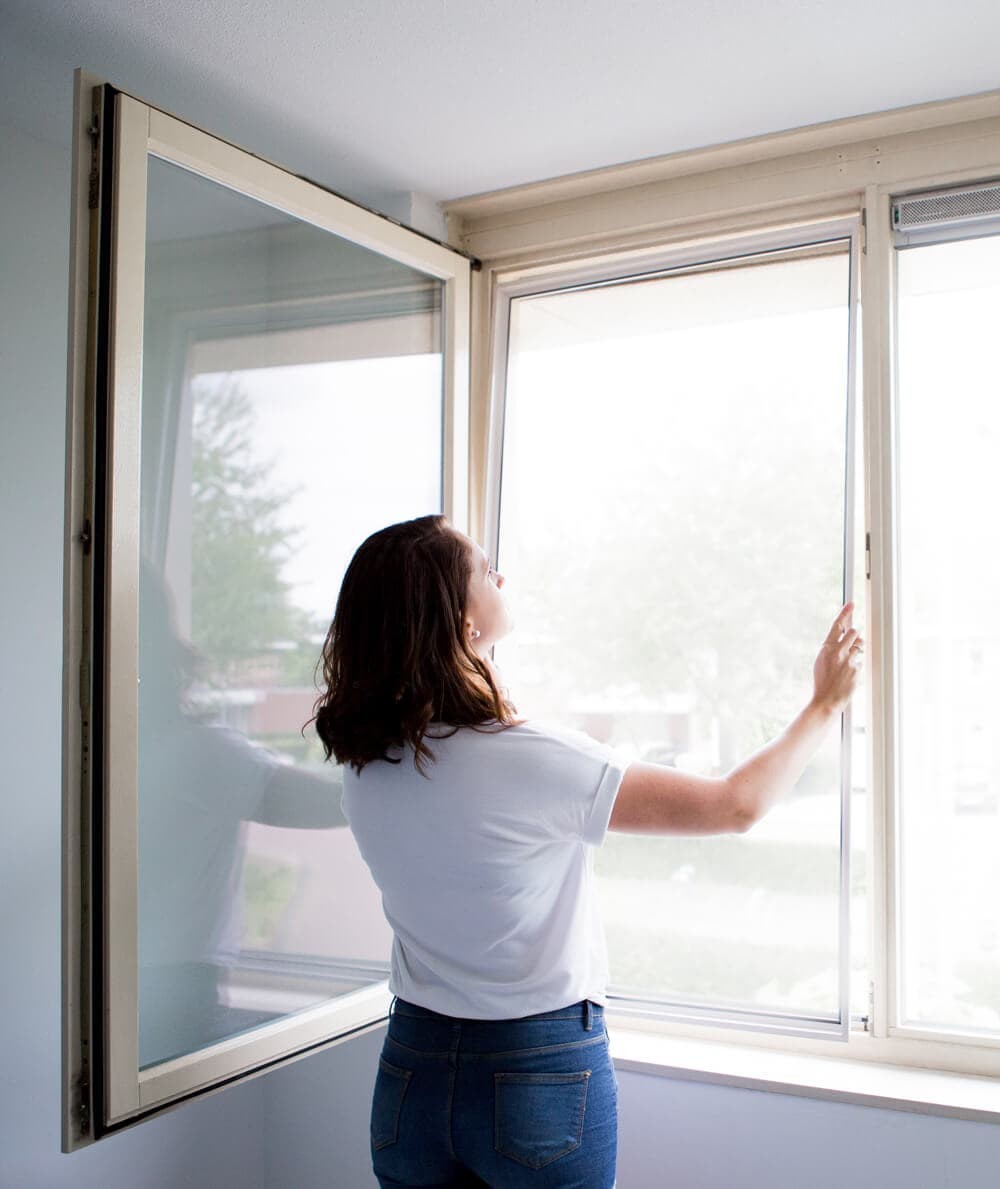

Haal de inzethor voorzichtig uit de verpakking. Zorg ervoor dat het stickertje van vliegenraamtotaal.be zich aan de onderkant bevindt.

1. Plaats de inzethor eerst met de onderzijde in het kozijn. Heeft u een aluminiumstrip aan de onderzijde van het kozijn, dan plaats je de flensrand op de aluminium strip.

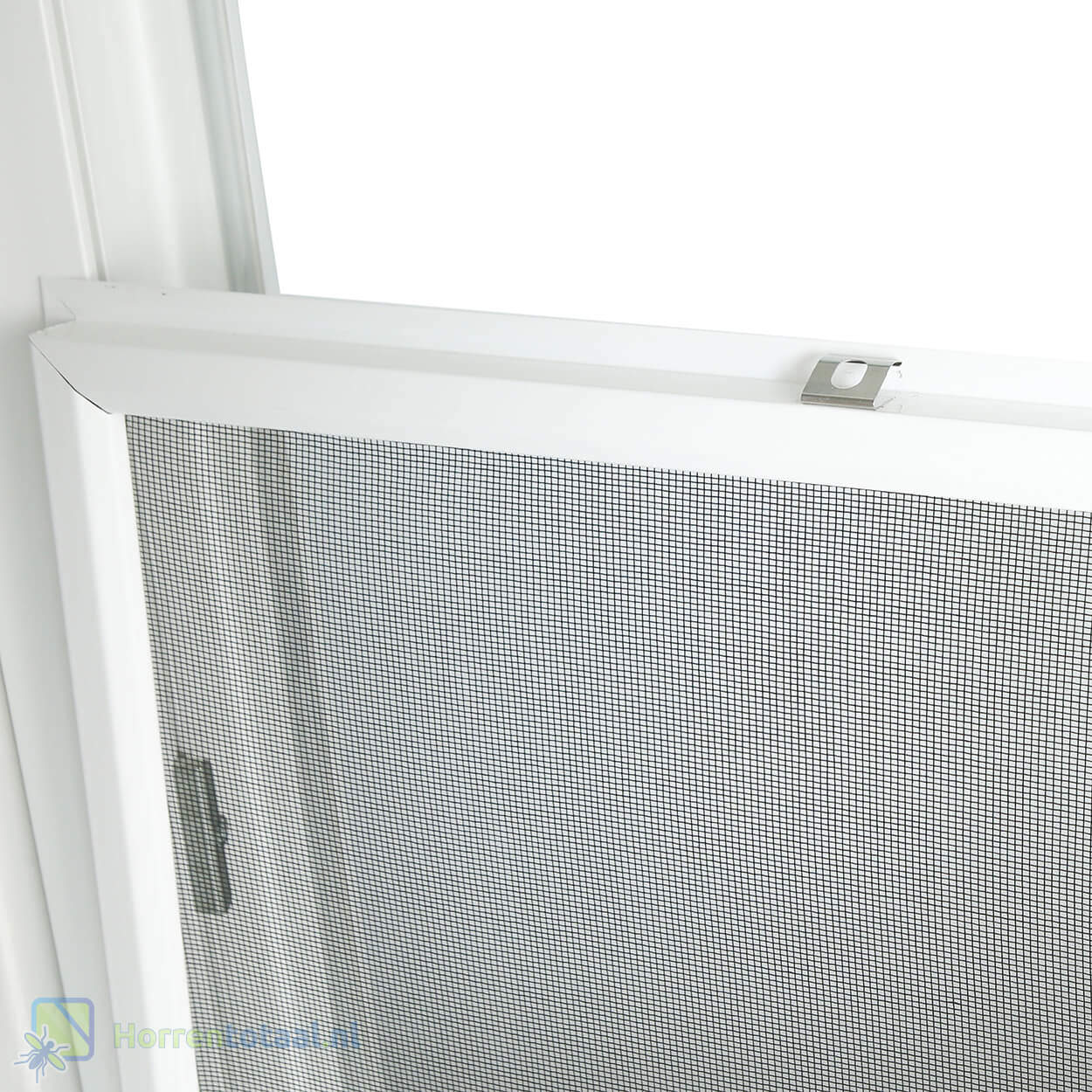

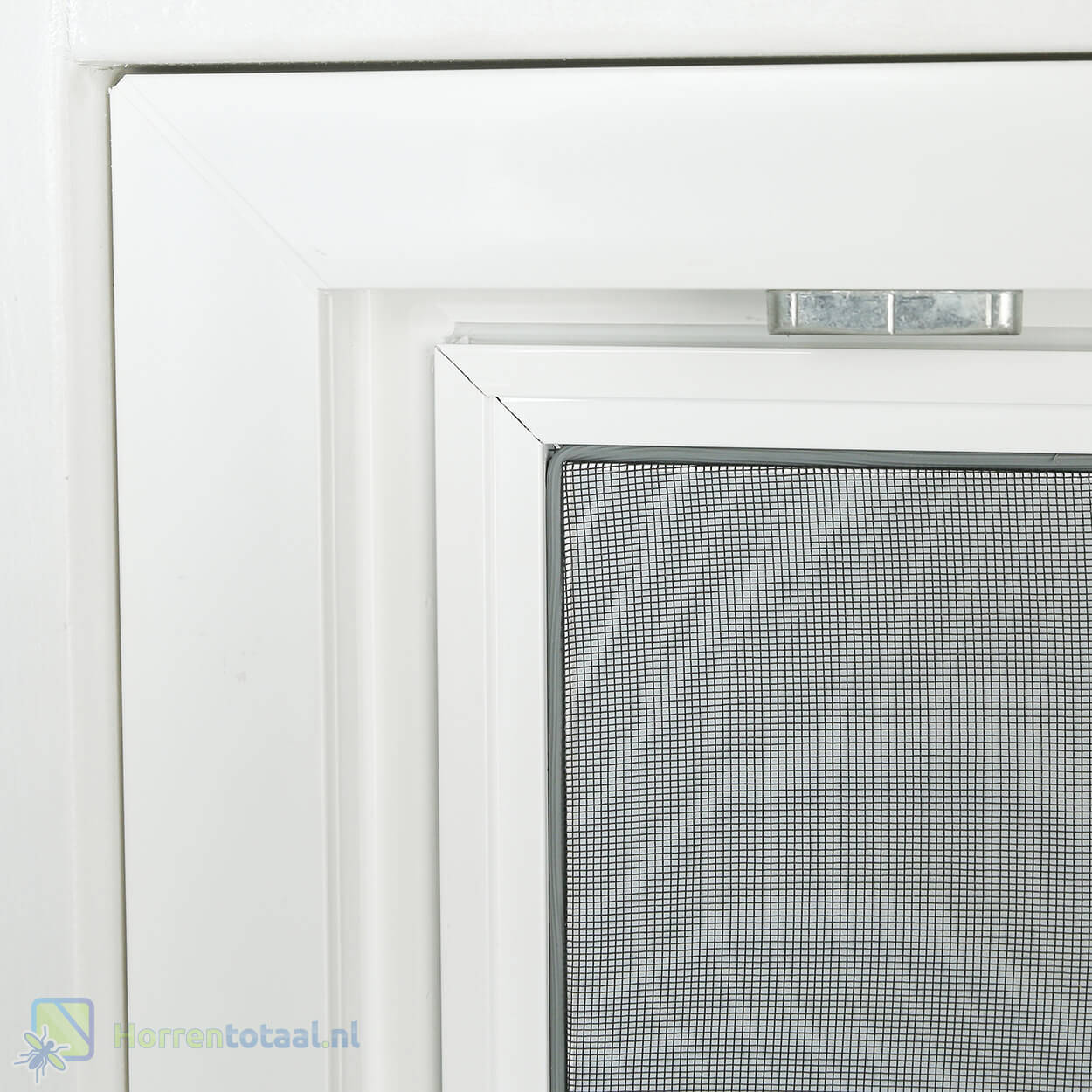

2. Kantel vervolgens de inzethor in het kozijn totdat deze zich goed vastklemt met behulp van de klemmetjes die gemonteerd zijn.
3. Controleer of je raam nog volledig sluit wanneer de inzethor is
   geplaatst.

Mocht je raam niet volledig sluiten dan kan je de sluitnokken verstellen. Volg onderstaande stappen om dit te doen:

1. Zoek de sluitnokken, deze bevinden zich rondom het raam.
2. Om de nokken te verstellen heb je een Torx sleutel nodig.
3. Draai aan de nok tot de ruimte tussen hout en nok voldoende is om het raam te laten sluiten. Dit kan per fabrikant verschillen en staat meestal vermeld op de website van de fabrikant.

Na het doorlopen van bovenstaande stappen zou je inzethor perfect in het kozijn moeten passen en kan je genieten van insectvrije kamers!

Bepaal je profieldiepte:
Heb je een lekdorpel onderaan je raam? Een lekdorpel zit altijd aan de buitenzijde van het draaiende deel van het raam. Meet hoeveel mm de lekdorpel uitsteekt ten opzichte van het raam (zie de rode cirkel en groene pijlen in de afbeeldingen hieronder). Dit bepaalt je profieldiepte. Bij de onderstaande afbeeldingen is het raam voorzien van een lekdorpel. In de meeste gevallen is een profieldiepte van 34mm voldoende.

Heb je GEEN lekdorpel, verdikking op de raamlijst of ventilatierooster in je raam? Sluit daarnaast je raam vlak tegen het kozijn? Kies dan voor een profieldiepte van 20mm.

Rolluiken of screens:
Heb je een rolluik of screen aan de buitenzijde, kies dan voor een 20mm profiel. Het is hierbij wel belangrijk dat je goed controleert of een 20mm profiel wel geschikt is voor je kozijn. Heeft je raam een lekdorpel of een ventilatierooster? Dan is een inzethor met een 20mm profiel niet geschikt voor je raam. Je raam moet daarnaast ook vlak tegen het kozijn sluiten.

Ventilatierooster:
Indien je raam is voorzien van een ventilatierooster hou dan rekening met de te bestellen profieldiepte van de inzethor. Waarschijnlijk heb je een profieldiepte van 43mm nodig.

Indien je een ventilatierooster in je raam hebt meet dan hoeveel mm het rooster uitsteekt ten opzichte van het kozijn. Deze maat bepaalt de profieldiepte die je nodig hebt. Bij onderstaande afbeelding is het raam voorzien van een ventilatierooster en in de meeste gevallen is een profieldiepte van 43mm voldoende.

Technische tekeningen:
In de tekeningen hieronder zie je de maatvoeringen van het 34 en 20mm profiel. Je ziet dat bij het 34mm profiel de lekdorpel, het ventilatierooster of andere uitstekende delen max 22mm mag uitsteken. Bij het 20mm profile zie je dat dit 8mm is. Bij het 43mm profile is dit 31mm.

Je hebt de keuze tussen standaard gaas, pollengaas en huisdierengaas.

Standaard gaas:
Standaard gaas is grijs van kleur.

Pollengaas:
Pollengaas is zwart van kleur, het pollengaas is van Poll-Tex® en is gecertificeerd door ECARF (European Centre for Allergy Research Foundation). Pollengaas is speciaal ontworpen voor mensen met hooikoorts en het beschermt tegen haartjes van eikenprocessierupsen. Voorlopige testen in het DMT-laboratorium voor luchthygiëne in Duitsland tonen aan dat Poll-Tex ongeveer 30-40% van een PM10-fijnstofmengsel kan filteren. PM10 staat voor luchtdeeltjes kleiner dan 10 micron, die onder andere afkomstig zijn van vervuilend roet, rook, metalen, nitraten, sulfaten, stofwater en rubber.

Huisdierengaas:
Huisdierengaas is extreem sterk en bestand tegen de nagels van je huisdieren. Huisdierengaas is grijs van kleur.

Onderstaande kleuren zijn leverbaar:

	RAL9010 Zuiverwit
	RAL 9016 Verkeerswit
	RAL9001 Cremewit
	RAL8022 Zwart bruin – alleen verkrijgbaar in 27mm
	RAL8016 Mahonie bruin
	RAL7016 Antraciet grijs
	RAL6064 Grachtengroen – alleen verkrijgbaar in 27mm
	RAL6009 Dennengroen
	RAL5004 Zwart blauw – alleen verkrijgbaar in 27mm
	RAL5011 Staalblauw
	RAL3005 Wijnrood – alleen verkrijgbaar in 27mm
	Overige RAL-kleuren (+35 euro)

Geef aan welk type kozijn je hebt zodat wij de horren in de perfecte maat voor u kunnen maken. Je hebt de keuze uit:

• – Kunststof kozijn
• – Aluminium kozijn
• – Houten kozijn met aluminium strip tussen de kozijn stijlen, zie afbeelding 1
• – Houten kozijn met aluminium strip voorbij de kozijn stijlen, zie afbeelding 2

Bevindt zich bij je houten kozijn een aluminium strip TUSSEN de verticale kozijnstijlen, selecteer dit dan bij de bestelling van uw inzethor. Wij hanteren hiervoor namelijk een andere aftrekmaat. In bovenstaande afbeelding zie je zo’n dergelijke situatie. Deze hebben vaak ook een rubberen strip aan de bovenzijde net als het voorbeeld hierboven

Bevindt zich bij je houten kozijn een aluminium strip VOORBIJ de verticale kozijnstijlen, selecteer dit dan bij het bestellen van je inzethor. We houden hierbij ook rekening met een bepaalde aftrekmaat. In bovenstaande afbeelding zie jeeen voorbeeld van zo een situatie.

Heeft u nog extra opmerkingen waardoor we het u zo makkelijk mogelijk kunnen maken? Vul ze dan hier in.

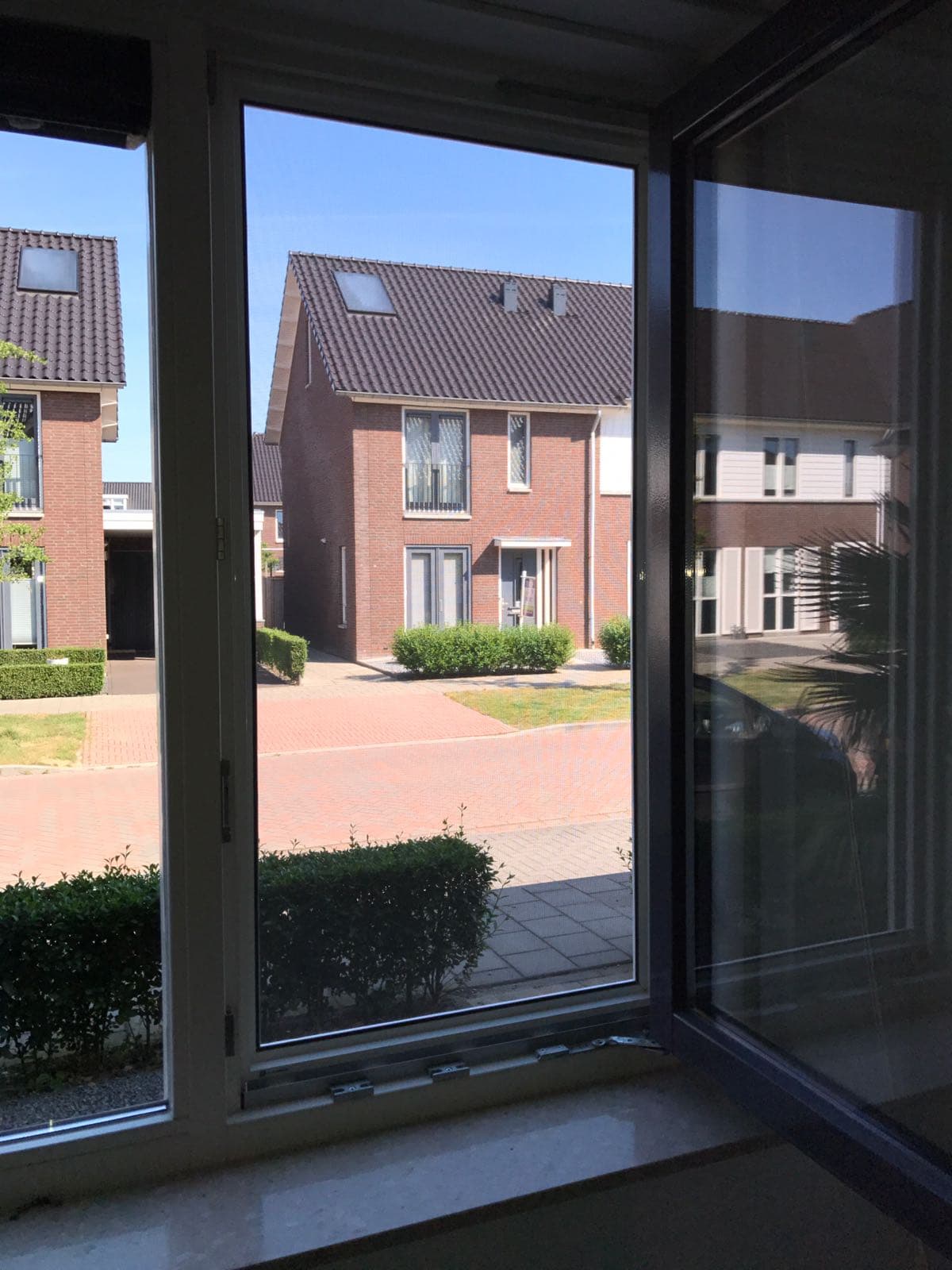

Wij willen u vragen om een foto te sturen van het hele kozijn, met het raam open en van binnenuit genomen. Dan kunnen we exact aangeven waar u moet meten en waar u op moet letten.
